Descriere
HELIX V EIGHT DSP MK2
Noul instrument multifuncțional pentru profesioniști
Mica adăugare din numele produsului face marea diferență – V EIGHT DSP MK2 este evoluția logică a predecesorului său deja mai mult decât impresionant. Același aspect ca înainte, dar în interior ne-am adus toată expertiza pentru a optimiza substanțial hardware-ul. Rezultatul este un amplificator cu 8 canale cu zece canale DSP procesate, care este de neegalat în multe privințe.
Viteză suplimentară – datorită ACO
Mai rapid înseamnă mai bine – platforma ACO deosebit de puternică pe 32 de biți preia toate sarcinile de control și asigură creșterea decisivă a vitezei, în special pentru comunicarea de date cu software-ul nostru DSP PC-Tool, dar și pentru comutarea extrem de rapidă între până la zece configurații de sunet. Dar ACO oferă mult mai mult – sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau RealCenter, precum și un egalizator de intrare separat pe canale, inclusiv Input Signal Analyzer (ISA) pentru analiza și compensarea ușoară a semnalelor de intrare ale radiourilor OE.
Noi convertoare de semnal pentru o calitate optimizată a sunetului
În loc de un codec combinat, noul V EIGHT DSP MK2 utilizează convertoare AD și DA separate de ultimă generație de la Asahi Kasei, cu o rezoluție nativă de 32 de biți. Aceasta asigură o rezoluție maximă a semnalului pe întreaga cale de semnal de la intrare la ieșire – și, prin urmare, garantează și o calitate optimă a sunetului.
Procesare virtuală a canalului – așa funcționează rutarea semnalului astăzi
Adaptarea la sistemele de sunet OE moderne printr-un număr tot mai mare de intrări are un impact semnificativ asupra complexității rutării semnalului în interiorul amplificatorului. Mai ales atunci când mai multe semnale de intrare sunt mixate și apoi împărțite din nou în sisteme multi-way, conceptele convenționale de rutare își ating rapid limitele, atât în ceea ce privește implementarea, cât și utilizabilitatea. Noua „Procesare virtuală a canalului” multi-etajată de la Audiotec Fischer, împreună cu software-ul DSP PC-Tool, ușor de utilizat, facilitează realizarea chiar și a configurațiilor de sistem extrem de complexe. În plus, permite atribuirea liberă a funcțiilor noastre audio FX proprietare, cum ar fi „RealCenter” sau „Augmented Bass Processing”.
Conectivitate maximă
Din ce în ce mai multe mașini sunt echipate cu sisteme audio furnizate din fabrică. Majoritatea acestora conțin un amplificator multicanal care nu poate fi înlocuit de un alt amplificator. Adaptarea la o astfel de configurație nu necesită doar o mulțime de canale de intrare, ci și o gamă de reglare deosebit de largă pentru sensibilitatea de intrare. Prin urmare, V EIGHT DSP MK2 oferă atât șase intrări RCA / Cinch, cât și opt intrări de nivel înalt, cu o tensiune maximă de intrare de la 4 V la 32 V.
În plus, V EIGHT DSP este, desigur, echipat și cu circuitul ADEP.3 de ultimă generație.

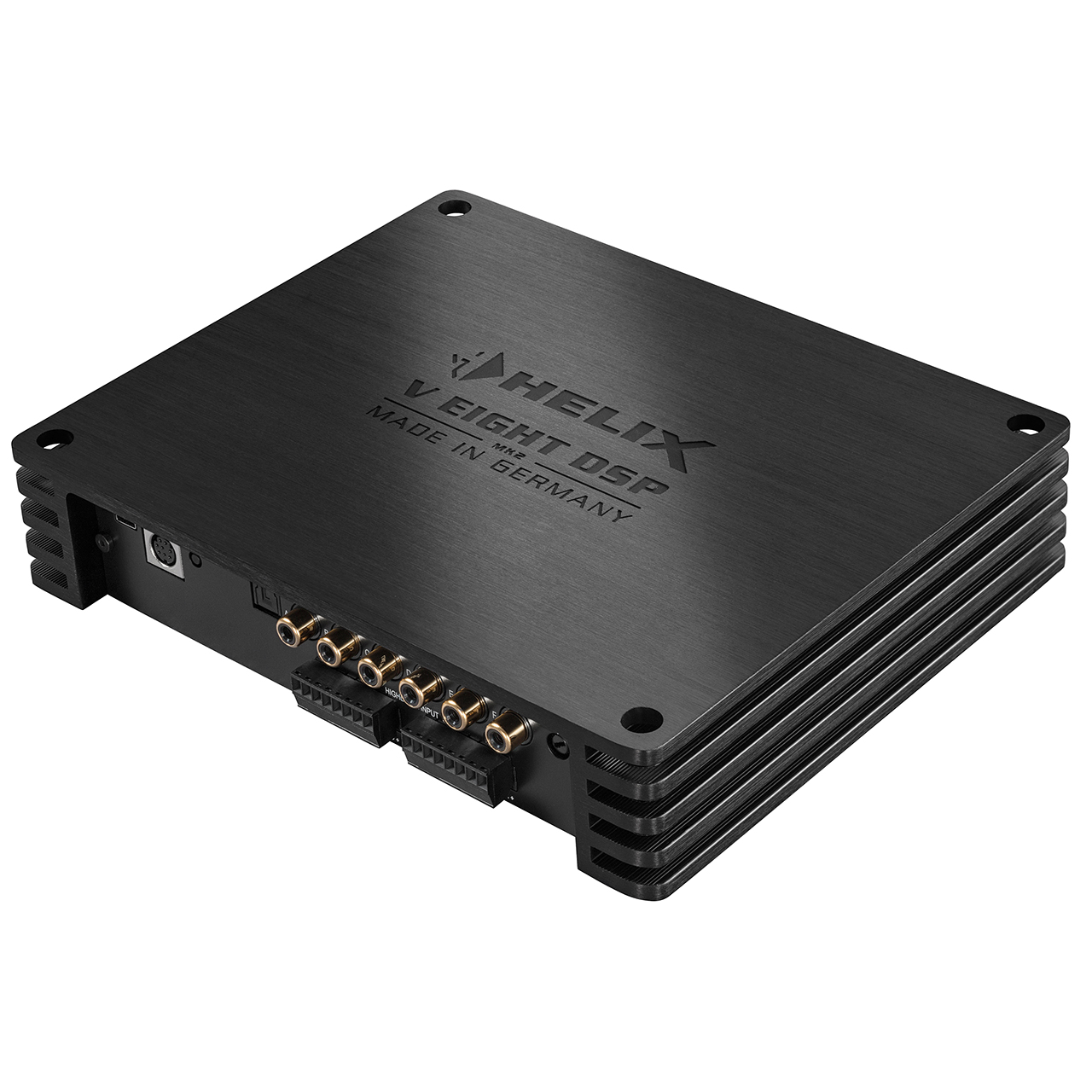

Pachet de putere într-un design nobil
În ciuda setului său de caracteristici îmbunătățite și a puterii de ieșire de până la 160 wați RMS pe canal (@ 2 ohmi), V EIGHT DSP MK2 se prezintă în designul clasic, curat HELIX, care oferă premise ideale pentru o integrare rapidă și ușoară.
Performanța high-tech cu greu ar putea fi mai nobilă și elegantă!
Caracteristici
Putere de ieșire de până la 160 W RMS pe canal în 2 Ω
Concept „Pure Class GD” pentru o calitate excepțională a sunetului combinată cu cea mai bună eficiență posibilă
DSP audio extrem de puternic pe 64 de biți „cu punct fix”
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții de sistem și DSP precum:
ISA (Input Signal Analyzer) și InputEQ pentru analiza și compensarea ușoară a semnalelor de intrare
Efecte sonore SFX – Augmented Bass Processing, StageXpander, RealCenter & Co.
Intrare de mare putere pe 8 canale de nivel înalt cu sensibilitate de intrare de până la 32 V RMS și circuit ADEP.3
Două ieșiri RCA / Cinch procesate
IOR 1:1 (Input-to-Output Routing) – același număr de intrări și ieșiri de amplificator de nivel înalt
VCP (Virtual Channel Processing) permite o configurare și mai flexibilă pentru sisteme de sunet extrem de complexe
Slot pentru card de extensie HELIX (HEC) pentru module suplimentare de intrare / ieșire, cum ar fi Bluetooth® Audio Streaming, High Resolution Audio Streaming prin USB etc.
Design compact cu disipare redusă de căldură datorită extraordinarei eficiență
Caracteristici speciale:
Tehnologia amplificatorului Pure Class GD
Conceptul Pure Class GD de la Audiotec Fischer duce eficiența amplificatoarelor convenționale de clasă D la nivelul următor. Prin variația tensiunii de alimentare interne în funcție de semnalele de intrare ale amplificatorului, pierderile în mers în gol sunt reduse semnificativ, iar eficiența generală este aproape maximă în orice moment.
Așadar, disiparea căldurii este aproape neglijabilă, permițând astfel cele mai mici radiatoare și cei mai compacti factori de formă. În plus, amplificatorul Pure Class GD depășește designurile convenționale de clasă D în ceea ce privește calitatea sunetului, prin implementarea unei căi de semnal complet diferențiale și a unui design îmbunătățit al filtrului de ieșire.
ACO – Coprocesor Avansat pe 32 de Biți
HELIX V EIGHT DSP MK2 încorporează un coprocesor pe 32 de biți extraordinar de puternic, de ultimă generație, pentru toate sarcinile de monitorizare și comunicare, atât intern, cât și extern. Spre deosebire de generația anterioară pe 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurărilor și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este bootloader-ul integrat, nativ, al coprocesorului.
Acesta permite actualizări de software ale tuturor componentelor DSP-ului integrat pentru a ajusta circuitul ADEP.3 controlat de microcontroler, de exemplu, la cerințele viitoare ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorii flash, ACO oferă 10 locații de memorie pentru configurațiile de sunet în loc de cele două obișnuite.
Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto este echipată cu funcții suplimentare de monitorizare, astfel încât mesajele de defecțiune și pierderea anumitor funcții (de exemplu, funcția fader) apar destul de des dacă se conectează un amplificator – dar nu și cu V EIGHT DSP MK2.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, a 3-a generație) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.
Capacitate Start-Stop
Sursa de alimentare în comutare a HELIX V EIGHT DSP MK2 asigură o tensiune de alimentare internă constantă, chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.
Mod de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Acesta permite reducerea semnificativă a consumului de energie al amplificatoarelor conectate la HELIX V EIGHT DSP MK2 odată ce nu există semnal de intrare timp de mai mult de 60 de secunde. Vă rugăm să rețineți că în multe mașini moderne cu „CAN” sau orice alte structuri interne de magistrală, se poate întâmpla ca radioul să rămână „invizibil” pornit timp de până la 45 de minute, chiar și după încuierea și ieșirea din mașină! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la distanță și, prin urmare, amplificatoarele conectate vor fi oprite.
V EIGHT DSP MK2 va reactiva ieșirea de la distanță în decurs de o secundă dacă se aplică un semnal muzical. Este posibil fie să modificați timpul de oprire de 60 de secunde, fie să dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.
Notă: Marca verbală și siglele Bluetooth® sunt mărci comerciale înregistrate deținute de Bluetooth SIG, Inc., iar orice utilizare a acestor mărci de către Audiotec Fischer GmbH se face sub licență. Alte mărci comerciale și denumiri comerciale aparțin proprietarilor respectivi.
Caracteristici DSP
TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare per canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, MTK1-ul nostru) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ utilizează setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și ajustarea câștigului. Și, deoarece operațiile aritmetice extrem de complexe necesare pentru aceasta se execută în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.
RealCenter
Funcția „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale prezente atât în canalul frontal stâng, cât și în cel drept, pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care sunt însumate doar canalele, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului stâng și drept.
Sună complicat, dar acest efect este uimitor: asta înseamnă că, dacă doar canalul stâng sau drept furnizează un semnal audio, canalul central nu va reproduce niciun semnal. În cazul algoritmilor obișnuiți, nivelul volumului canalului central este redus doar cu 6 dB (= jumătate din nivelul volumului). „RealCenter” de la Audiotec Fischer permite o scenă sonoră unică și extinsă atât pentru șofer, cât și pentru copilot, în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică și intruzivă, sunt de domeniul trecutului.
Procesare augmentată a basului
„Procesarea augmentată a basului” proprietar Audiotec Fischer, constând din cele două funcții sonore revoluționare „Dynamic Bass Enhancement” și „SubXpander”, a fost special dezvoltat pentru a îmbunătăți dramatic reproducerea basului subwooferelor.
„Dynamic Bass Enhancement” combină ingenios basul profund maxim și presiunea sonoră maximă – indiferent de stilul muzical sau de comenzile de ton din unitatea principală. În funcție de semnalul de intrare, „Dynamic Bass Enhancement” amplifică gama de frecvențe inferioare și modifică frecvența de tăiere a filtrului subsonic. Rezultatul este un răspuns al basului semnificativ mai puternic și mai profund la niveluri de volum mici și medii, fără riscul de a suprasolicita subwooferul nici mecanic, nici electric la niveluri de volum mari. Este pur și simplu fascinant ce performanță a basului este posibilă dintr-o dată.
Dacă doriți o reproducere a basului și mai joasă și mai „întunecată”, „SubXpander” poate fi activat suplimentar. Prin urmare, tonurile subarmonice sunt adăugate tonurilor fundamentale în intervalul de frecvență cuprins între 50 și 100 Hz.
Date tehnice
Putere RMS ≤ 1% THD+N
– la 4 Ohm 75 wați pe canal
– la 2 Ohm 120 wați pe canal
– la 1 Ohm –
– conectat prin punte la 4 Ohm –
– conectat prin punte la 2 Ohm –
Putere maximă de ieșire pe canal* Până la 160 wați RMS la 2 Ohm
Tehnologie amplificator Pure Class GD

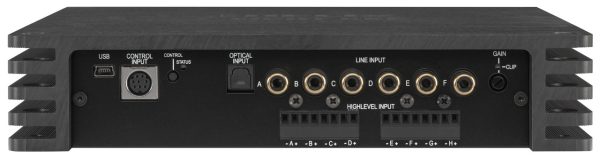

Intrări 6 x RCA / Cinch
8 x Intrare difuzor de nivel înalt
1 x SPDIF optic (12 – 96 kHz)
1 x Intrare telecomandă
Sensibilitate intrare RCA / Cinch max. 4 V sau max. 8 V
Nivel înalt max. 16 V sau max. 32 V
Impedanță de intrare RCA / Cinch 12 kOhmi
Impedanță de intrare nivel înalt 9 – 33 Ohmi sau 20 kOhmi

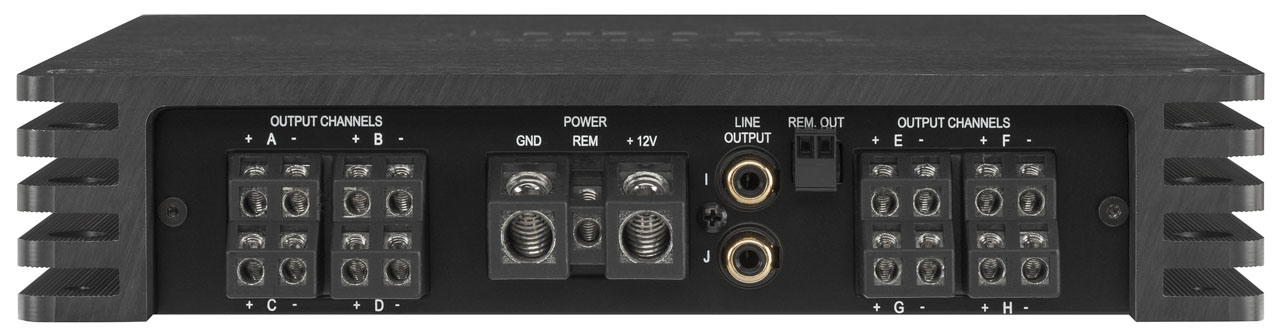

Ieșiri 8 x Ieșire difuzor
2 x RCA / Cinch
2 x Ieșire la distanță
Tensiune de ieșire RCA / Cinch 3 Volți RMS
Răspuns în frecvență 20 Hz – 22.000 Hz
Rezoluție DSP 64 biți
Putere DSP 295 MHz (1,2 miliarde de operații MAC/secundă)
Rată de eșantionare 48 kHz
Tip DSP Procesor de semnal audio
Convertoare de semnal A/D: AKM 32 biți
D/A: AKM 32 biți
Raport semnal-zgomot intrare digitală 107 dB (ponderat A)
Raport semnal-zgomot intrare analogică 102 dB (ponderat A)
Distorsiune (THD) < 0,015 %
Factor de amortizare > 70
Tensiune de funcționare 10,5 – 18 volți (max. 5 sec. până la 6 volți)
Curent în gol 540 mA
Curent maxim de ieșire de la distanță 500 mA
Interval de temperatură de funcționare -40 °C până la +70 °C
Siguranță 2 x 30 A LP-Mini-siguranță (APS)
Caracteristici suplimentare Slot HEC, circuit ADEP.3, comutator automat de la distanță, coprocesor pe 32 de biți, intrare de control
Dimensiuni (Î x L x A) 44 x 220 x 180 mm /
1,73 x 8,66 x 7,09“
* În aplicații multicanal tipice (sistem cu 2 / 3 căi + spate + subwoofer)
Conținut de livrare
1 x Amplificator HELIX V EIGHT DSP MK2
1 x cablu USB
1 x Jumper
2 x cheie Allen
1 x material de montare
1 x manual de instrucțiuni
