Descriere
MATCH UP 8BMW
„M-Power” pentru sistemul tău audio HiFi BMW
MATCH UP 8BMW este „Pachetul M” pentru sistemul tău audio HiFi BMW! Acest amplificator de upgrade de înaltă performanță, plug & play, cu 8 canale, cu DSP integrat pe 9 canale și 64 de biți, a fost special conceput pentru BMW E și F, precum și pentru G30 / G31 (înainte de facelift) cu sistem audio HiFi (Opțiunea 676). Acesta asigură o experiență audio semnificativ mai puternică și mai dinamică, oferind în același timp o integrare perfectă. Pentru că un BMW merită un sunet care să se potrivească dinamicii sale!
Integrare perfectă și opțiuni convenabile de upgrade
Cu UP 8BMW, o integrare simplă și perfectă în sistemul audio HiFi BMW la locația originală de instalare este ușor de realizat datorită cablului de conectare plug & play inclus și plăcii de montare specifice BMW. Pentru a facilita upgrade-urile ulterioare, este perfect conceput pentru combinarea cu alte componente MATCH UPGRADE pentru vehiculele BMW, cum ar fi subwoofere, sisteme pe 2 căi și difuzoare centrale. Cu un total de opt canale de amplificare și o ieșire suplimentară pentru preamplificator, configurațiile individuale ale boxelor pot fi realizate cu ușurință, datorită puternicului DSP cu 9 canale. Două canale de amplificare, fiecare oferind o putere de ieșire de 160 W la 2 ohmi, oferă suficientă putere pentru a amplifica chiar și subwoofere mari. În plus, MATCH UP 8BMW se mândrește cu o conectivitate îmbunătățită, dispunând de o intrare inteligentă de nivel înalt pe 6 canale cu circuitul ADEP.3 și un slot MEC pentru extinderi de sistem, cum ar fi streamingul audio Bluetooth® HD. De asemenea, include o ieșire mono de linie pe 1 canal pentru conectarea amplificatoarelor externe, cum ar fi MATCH UP 1FX, și o intrare optică în format SPDIF cu o rată de eșantionare de până la 96 kHz. Nu în ultimul rând, este dotat și cu portul nostru SCP pentru accesorii opționale precum DIRECTOR, CONDUCTOR etc.
Procesarea Canalelor Virtuale – Modul Modern de Rutare a Semnalului
Adaptarea optimă la sistemele de sunet multicanal existente necesită o gestionare și o configurare sensibilă a numeroaselor canale DSP – așa că nu era nicio îndoială că UP 8BMW este echipat și cu procesarea inovatoare a canalelor virtuale de la Audiotec Fischer. Mai ales atunci când sistemele frontale, spate și centrale sunt împărțite în sisteme multi-căi, conceptele convenționale de rutare își ating rapid limitele, atât în ceea ce privește implementarea, cât și utilizabilitatea. „Procesarea Canalelor Virtuale” în mai multe etape, împreună cu software-ul DSP PC-Tool, ușor de utilizat și recunoscut, facilitează maparea chiar și a configurațiilor de sistem extrem de complexe și atribuirea liberă a funcțiilor noastre audio FX proprietare. În plus, datorită numărului generos de canale în combinație cu modulul opțional MEC ANALOG IN, UP 8BMW este, de asemenea, un exemplu excelent pentru aplicațiile în care rutarea 1 la 1 (IOR) are sens.
ACO – Platformă avansată de coprocesor pe 32 de biți
Desigur, UP 8BMW este echipat cu platforma noastră proprietară ACO pe 32 de biți, care nu numai că preia toate sarcinile de control ultra-rapid, dar gestionează și o mulțime de funcții audio: sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau Real Center, precum și un egalizator de intrare separat pe canale, inclusiv Input Signal Analyzer (ISA) pentru o analiză și compensare ușoară a semnalelor de intrare ale radiourilor OE, care includ deja o configurație audio implicită.
DSP PC-Tool 5 cu TuneEQ – Funcții puternice pentru o experiență sonoră supremă
Desigur, MATCH UP 8BMW poate fi configurat cu ușurință prin intermediul instrumentului nostru profesional și excepțional de intuitiv DSP PC-Tool 5. Opțiunile de setare familiare și numeroase nu lasă nimic de dorit și garantează o ajustare extrem de precisă a sunetului chiar și pentru configurații complexe de sistem. Și datorită funcției proprietare TuneEQ pentru corecția automată a răspunsului în frecvență, economisiți, de asemenea, mult timp la optimizarea sunetului.
Caracteristici
Amplificator de upgrade Plug & Play de înaltă performanță cu 8 canale, cu DSP integrat pe 9 canale pe 64 de biți, pentru o putere și o dinamică semnificativ mai mari
Dezvoltat special pentru modelele BMW E și F, precum și pentru modelele G30 / G31 (pre-facelift) cu sistem audio BMW HiFi (Opțiunea 676)
Instalare ușoară și fără probleme în locația originală de montare prin cablul de conectare Plug & Play și placa de montare incluse*
Combinabil perfect cu componentele MATCH UPGRADE – subwoofer, sistem pe 2 căi și difuzor central
ACO – Platformă avansată CoProcessor pe 32 de biți pentru un set extins de funcții
ISA (Input Signal Analyzer) și InputEQ pentru analiza și compensarea ușoară a semnalelor de intrare
Funcție proprietară TuneEQ pentru reglarea automată a egalizatoarelor de ieșire
SFX (DSP Sound Effects) – Augmented Bass Processing, RealCenter & Co.
Slot MEC pentru extinderi de sistem, cum ar fi Bluetooth® HD Audio Streaming, High Resolution Audio Streaming prin USB etc.
Capacitate Start-Stop până la tensiunea de alimentare de 6V
Ieșire RCA mono pentru conectarea unui semnal extern amplificator, de ex. amplificator subwoofer MATCH UP 1FX
Intrare optică în format SPDIF cu rată de eșantionare între 12 și 96 kHz
SCP (Smart Control Port) pentru accesorii opționale precum DIRECTOR, CONDUCTOR și altele asemenea.
Cea mai ușoară configurare prin intermediul software-ului intuitiv DSP PC-Tool, inclusiv VCP (Virtual Channel Processing) și TuneEQ
* Placa de montare nu este potrivită pentru modelele din seria 1 E
Caracteristici speciale:
Tehnologie Class GD
Conceptul proprietar Class GD de la Audiotec Fischer duce eficiența amplificatoarelor convenționale din clasa D la nivelul următor. Prin variația tensiunii de alimentare interne în mai multe etape, în funcție de semnalele de intrare ale amplificatorului, pierderile în mers în gol sunt reduse semnificativ, iar eficiența generală este aproape maximă în orice moment. Astfel, disiparea căldurii este aproape neglijabilă, permițând astfel cele mai mici radiatoare și cei mai compacti factori de formă.
ACO – Coprocesor avansat pe 32 de biți
UP 8BMW încorporează un coprocesor extraordinar de puternic pe 32 de biți de ultimă generație. Acesta nu numai că preia toate sarcinile de control ultra-rapid, dar și comutarea extrem de rapidă între până la zece configurații de sunet posibile.
Însă ACO oferă mult mai mult – pe lângă un egalizator de intrare separat pe canale, inclusiv Input Signal Analyzer (ISA) pentru analiza și compensarea ușoară a semnalelor de intrare ale radiourilor OE și efecte sonore fantastice precum Augmented Bass Processing sau RealCenter, există acum funcția revoluționară TuneEQ pentru reglarea automată a egalizatoarelor de ieșire.
Un alt avantaj semnificativ este bootloader-ul integrat, nativ, al CoProcessorului. Acesta permite actualizări de software ale tuturor componentelor DSP-ului pentru a ajusta circuitul ADEP.3 controlat de microcontroler, de exemplu, la modificări/schimbări viitoare ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare.
Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto BMW este echipată cu funcții suplimentare de monitorizare, astfel încât mesajele de defecțiune și pierderea unor funcții specifice (de exemplu, funcția fader) apar destul de des dacă se conectează un amplificator comun – dar nu și cu UP 8BMW.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, a 3-a generație) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor ridicate.
Capacitate Start-Stop
Sursa de alimentare comutată a MATCH UP 8BMW asigură o tensiune de alimentare internă constantă, chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului. Dacă tensiunea de alimentare scade sub 10,5 volți timp de mai mult de cinci secunde, amplificatorul trece în „Modul de protecție” (LED-ul de stare se aprinde în roșu) pentru a evita orice descărcare ulterioară a bateriei mașinii.
Detectare automată a semnalului digital
Comutarea de la intrarea analogică la intrarea digitală se face automat imediat ce este detectat un semnal pe intrarea optică. Această funcție poate fi dezactivată în software-ul DSP PC-Tool. Alternativ, puteți utiliza o telecomandă opțională pentru comutarea manuală între intrările analogice și digitale.
Mod de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Aceasta permite reducerea semnificativă a consumului de energie al UP 8BMW și al amplificatoarelor potențial conectate odată ce nu există semnal de intrare timp de mai mult de 60 de secunde. Rețineți că în multe mașini moderne cu „CAN” sau orice alte structuri interne de magistrală, se poate întâmpla ca radioul să rămână „invizibil” pornit timp de până la 45 de minute, chiar și după încuierea și ieșirea din mașină! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la distanță și, prin urmare, amplificatoarele conectate vor fi oprite. MATCH UP 8BMW va reactiva ieșirea de la distanță în decurs de o secundă dacă se aplică un semnal muzical. Este posibil fie să modificați timpul de oprire de 60 de secunde, fie să dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.
Notă: „Marca verbală și siglele Bluetooth® sunt mărci comerciale înregistrate deținute de Bluetooth SIG, Inc., iar orice utilizare a acestor mărci de către Audiotec Fischer GmbH se face sub licență. Alte mărci comerciale și denumiri comerciale aparțin proprietarilor respectivi.”
Caracteristici DSP
TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare per canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, MTK1-ul nostru) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ utilizează setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și ajustarea câștigului. Și deoarece operațiile aritmetice extrem de complexe necesare pentru aceasta rulează în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.
RealCenter
Funcția „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale prezente atât în canalul frontal stâng, cât și în cel drept pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care sunt însumate doar canalele, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului frontal stâng și drept.
Sună complicat, dar acest efect este uimitor: asta înseamnă că, dacă doar canalul stâng sau drept transmite un semnal audio, canalul central nu va reproduce niciun semnal. În cazul algoritmilor obișnuiți, nivelul volumului canalului central este redus doar cu 6 dB (= jumătate din nivelul volumului). „RealCenter” de la Audiotec Fischer permite o scenă sonoră unică și extinsă atât pentru șofer, cât și pentru copilot, în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică și intruzivă, sunt de domeniul trecutului.
Procesare augmentată a basului
„Procesarea augmentată a basului” proprietar Audiotec Fischer, constând din cele două funcții sonore revoluționare „Dynamic Bass Enhancement” și „SubXpander”, a fost special dezvoltat pentru a îmbunătăți dramatic reproducerea basului subwooferelor.
„Dynamic Bass Enhancement” combină ingenios un bas profund maxim și o presiune sonoră maximă – indiferent de stilul muzical sau de comenzile de ton din unitatea principală. În funcție de semnalul de intrare, „Dynamic Bass Enhancement” amplifică gama de frecvențe inferioare și modifică frecvența de tăiere a filtrului subsonic. Rezultatul este un răspuns al basului semnificativ mai puternic și mai profund la niveluri de volum mici și medii, fără riscul de a suprasolicita subwooferul nici mecanic, nici electric la niveluri de volum mari. Este pur și simplu fascinant ce performanță a basului este posibilă dintr-o dată.
Dacă doriți o reproducere a basului și mai joasă și mai „întunecată”, „SubXpander” poate fi activat suplimentar. Prin urmare, tonuri subarmonice sunt adăugate tonurilor fundamentale în gama de frecvențe cuprinsă între 50 și 100 Hz.
Date tehnice
Putere de ieșire RMS
– la 4 Ohmi Canale A – F: 6 x 65 wați
– la 2 Ohmi –
– la 1 Ohm –
– în punte la 4 Ohmi –
– în punte la 2 Ohmi –
– Ieșire subwoofer la 4 Ohmi Kanal G – H: 2 x 90 wați
– Ieșire subwoofer la 2 Ohmi Kanal G – H: 2 x 160 wați
Tehnologie amplificator Clasa GD

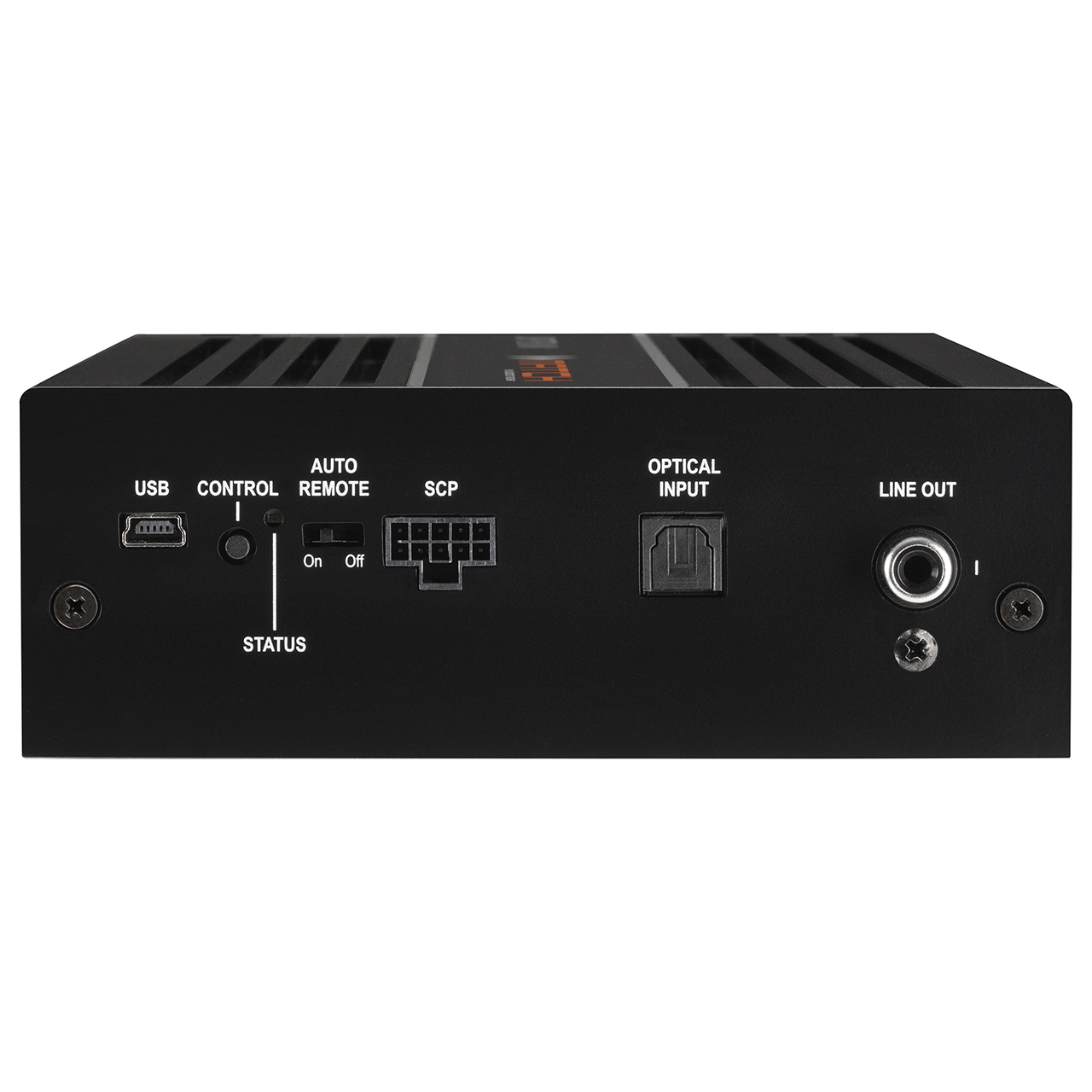

Intrări 6 x Intrare difuzor de nivel înalt
1 x SPDIF optic (12 – 96 kHz)
1 x MEC
1 x Intrare telecomandă
Sensibilitate intrare 2,8 – 11 volți
Impedanță intrare RCA / Cinch –
Impedanță intrare nivel înalt 9 – 33 Ohmi cu ADEP.3
Ieșiri 8 x Ieșire difuzor
1 x RCA / Cinch
1 x Ieșire telecomandă
Tensiune de ieșire RCA / Cinch 3 Volți RMS
Răspuns în frecvență 10 Hz – 22.000 Hz
Rezoluție DSP 64 Biți
Putere DSP 295 MHz (1,2 miliarde de operații MAC/secundă)
Rată de eșantionare 48 kHz
Tip DSP Procesor de semnal audio
Convertoare de semnal A/D: BurrBrown
D/A: BurrBrown
Raport semnal-zgomot intrare digitală 106 dB (ponderat A)
Raport semnal-zgomot intrare analogică 104 dB (ponderat A)
Distorsiune (THD) < 0,03 %
Factor de amortizare > 100
Tensiune de funcționare 10,5 – 17 Volți (max. 5 sec. până la 6 Volți)
Putere nominală CC 12 V ⎓ 40 A max.
Curent în gol 380 mA
Max. Curent de ieșire de la distanță 500 mA
Interval de temperatură de funcționare -40 °C până la +70 °C
Siguranță 1 x 25 A LP-Mini-siguranță (APS)
Caracteristici suplimentare Tehnologie clasa GD cu alimentare controlată dinamic, coprocesor pe 32 de biți, circuit ADEP.3, capacitate Start-Stop, port Smart Control, USB, slot MEC, comutator automat de la distanță, ieșire linie izolată galvanic
Dimensiuni (Î x L x A) 46 x 130 x 153 mm /
1,81 x 5,12 x 6,02″
Compatibilitate
Compatibil cu modelele BMW E și F, precum și G30 / G31 (pre-facelift) cu sistem audio BMW HiFi (opțiunea 676). Toate modelele cu modul RAM sunt excluse (vehicule din 09/2019). Placa de montare nu este potrivită pentru modelele din seria 1 E.
Vă rugăm să verificați compatibilitatea vehiculului prin intermediul Upgrade-Finder.
Conținutul livrării
1 x Amplificator MATCH UP 8BMW
1 x Cablu de conectare BMW HiFi Plug & Play

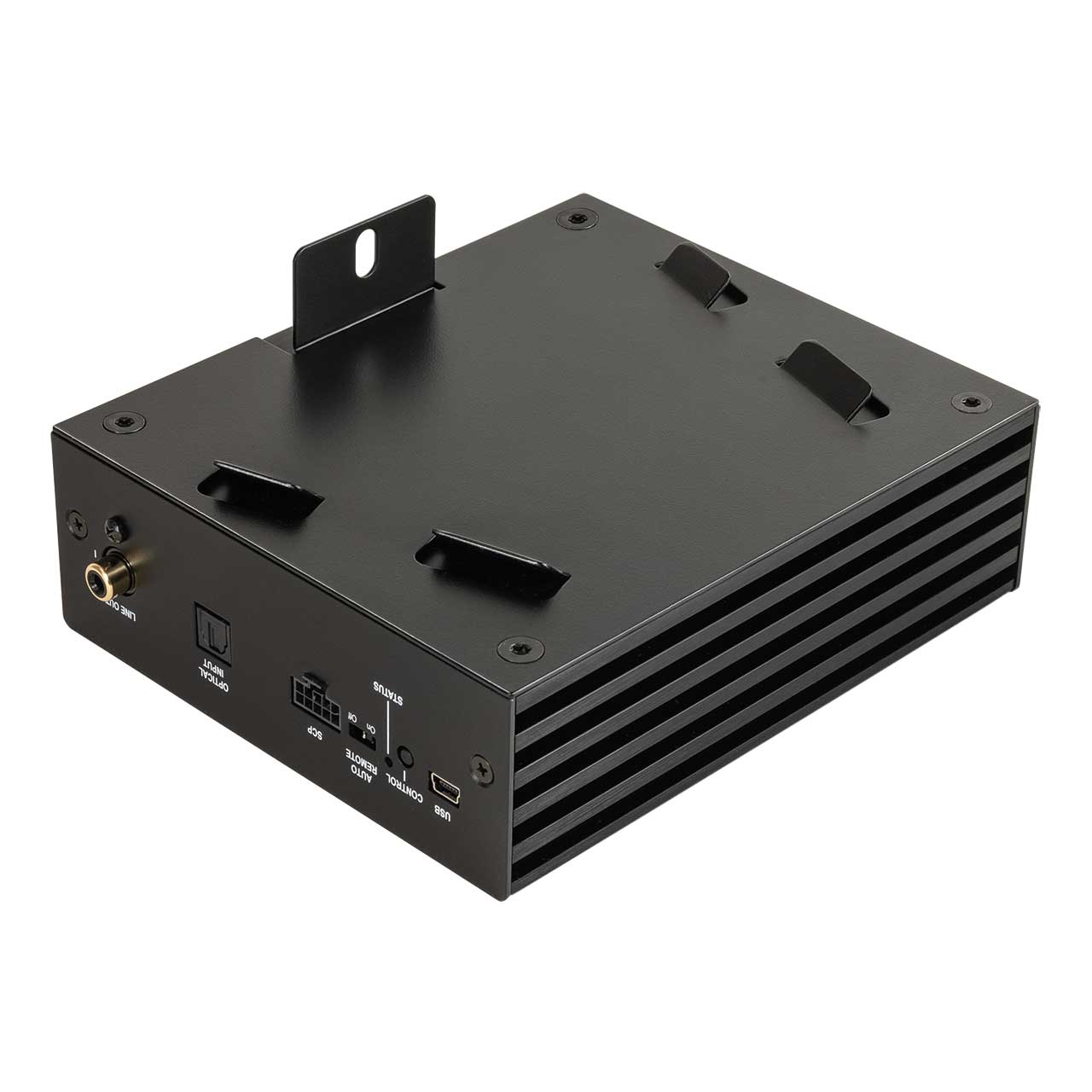

1 x Placă de montare și materiale pentru vehicule BMW
1 x Mufă de alimentare
1 x Cablu USB
1 x Manual de instrucțiuni
