Descriere

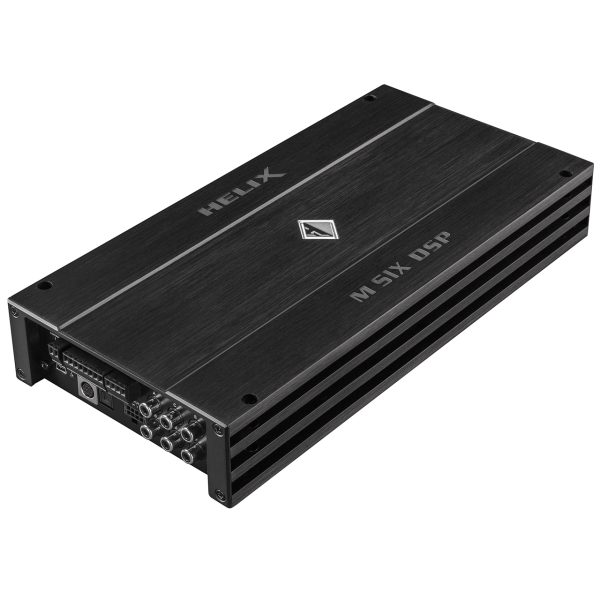

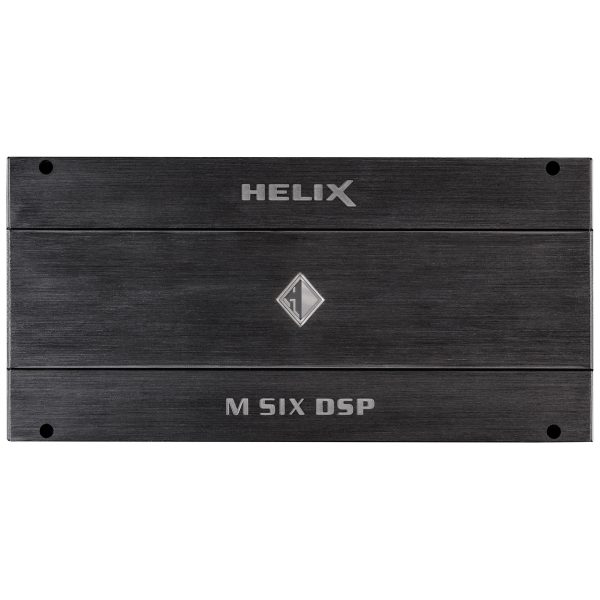

HELIX M SIX DSP
Excelent – noul M SIX DSP
M SIX DSP este mai mult decât „doar” un alt amplificator cu șase canale – mai degrabă, în ciuda dimensiunilor sale mici, aveți de-a face cu un centru de control puternic, care are nu mai puțin de zece canale DSP procesate în total. În plus, amplificatorul oferă o putere de ieșire generoasă, cu 100 de wați RMS pe canal, atât la o sarcină de 4 ohmi, cât și de 2 ohmi.
În cele din urmă, raportul său excelent preț-performanță, în combinație cu setul fantastic de funcții, va asigura o privire strălucitoare.
Absolut HELIX din punct de vedere tonal!
Compromisurile în ceea ce privește calitatea sunetului nu își au locul într-un produs HELIX – și de aceea M SIX DSP este echipat cu toată finețea pentru un sunet perfect. Desigur, convertoarele A/D și D/A excelente și separate sunt la fel de naturale ca pe placa de circuit DSP, care este fabricată complet în Germania, veți găsi doar convertoare A/D și D/A excelente, separate, precum și un DSP extrem de puternic de la Analog Devices. În plus, cele patru ieșiri de preamplificator cu tensiune de ieșire de 6 volți oferă un nivel mai mult decât suficient pentru a alimenta orice amplificator suplimentar.
Flexibilitate maximă
Chiar și secțiunea internă de amplificare a M SIX DSP este extrem de variabilă – poate fi operată fie în modul cu 6 canale, fie, datorită capacității sale de bridging, poate fi configurată și ca amplificator cu 5, 4 canale sau chiar 3 canale.
Dar asta nu este tot – în legătură cu cele patru ieșiri de preamplificator, sistemul audio poate fi extins într-un mod divers și actualizat până la 10 canale.
În combinație cu alte amplificatoare din seria M (M ONE X, M ONE, M FOUR sau M SIX), există mai mult decât suficiente posibilități de extindere a numărului de canale de putere.
Acest lucru face posibile sisteme multicanal complexe, dar accesibile și, mai presus de toate, care economisesc spațiu, cu performanțe enorme.
Procesarea Canalelor Virtuale – așa funcționează rutarea semnalelor astăzi
Multe canale DSP trebuie gestionate și configurate corespunzător – așa că nu exista nicio îndoială că M SIX DSP este echipat și cu procesarea inovatoare a canalelor virtuale de la Audiotec Fischer.
Adaptarea la sistemele de sunet OE moderne prin intermediul unui număr tot mai mare de intrări are un impact semnificativ asupra complexității rutării semnalului din interiorul amplificatorului. Mai ales atunci când mai multe semnale de intrare sunt mixate și apoi împărțite din nou în sisteme multi-căi, conceptele convenționale de rutare își ating rapid limitele, atât în ceea ce privește implementarea, cât și utilizabilitatea. Noua „Procesare a Canalelor Virtuale” multi-etapă de la Audiotec Fischer, împreună cu software-ul DSP PC-Tool, ușor de utilizat și recunoscut, facilitează realizarea chiar și a configurațiilor de sistem extrem de complexe. În plus, permite atribuirea liberă a funcțiilor noastre proprietare de sunet FX, cum ar fi „RealCenter” sau „Augmented Bass Processing”.
Plusul de viteză – datorită ACO
Mai rapid înseamnă mai bine – platforma ACO deosebit de puternică pe 32 de biți preia toate sarcinile de control și asigură o viteză semnificativ mai mare, în special pentru comunicarea de date cu software-ul nostru DSP PC-Tool, dar și pentru comutarea extrem de rapidă între până la zece configurații de sunet. Dar ACO oferă mult mai mult – sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau RealCenter, precum și un Input EQ separat pe canale, inclusiv Input Signal Analyzer (ISA) pentru analiza și compensarea ușoară a semnalelor de intrare ale radiourilor OE care includ deja o configurație de sunet „ex works”.
Compact, cool și absolut practic
În ciuda gamei sale vaste de funcții și a puterii de ieșire uriașe, M SIX DSP se prezintă în același design clasic, compact HELIX, cu linii distinctive ca un HELIX M SIX. Datorită tehnologiei sale de amplificare Clasa D, își menține „mintea rece” chiar și la putere maximă. Și datorită caracteristicilor precum capacitatea start-stop, circuitul ADEP.3 și modul de economisire a energiei, este, de asemenea, ideal echipat pentru provocările acum cotidiene ale integrării OEM.
Caracteristici
Putere de ieșire maximă de până la 130 wați RMS pe canal în 4 și 2 Ω
DSP audio extrem de puternic pe 64 de biți „cu punct fix” și convertoare de semnal AD și DA de ultimă generație
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții îmbunătățite de sistem și DSP, cum ar fi:
ISA (Input Signal Analyzer) și InputEQ pentru analiza și compensarea ușoară a semnalelor de intrare
Efecte sonore SFX – Augmented Bass Processing, StageXpander, RealCenter & Co.
Intrare inteligentă de nivel înalt pe 6 canale cu circuit ADEP.3
Patru ieșiri de linie RCA / Cinch cu max. Tensiune de ieșire de 6 volți
Procesarea canalului virtual (VCP) permite o configurare și mai flexibilă pentru sisteme de sunet extrem de complexe
Canale de amplificare bridgeable pentru acționarea unui woofer sau subwoofer puternic
Placă DSP fabricată în Germania
Caracteristici speciale:
ACO – Coprocesor avansat pe 32 de biți
DSP-ul HELIX M SIX încorporează un coprocesor extraordinar de puternic pe 32 de biți de ultimă generație pentru toate sarcinile de monitorizare și comunicare, atât intern, cât și extern. Spre deosebire de generația anterioară pe 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurării și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este bootloader-ul integrat, nativ, al coprocesorului.
Acesta permite actualizări de software ale tuturor componentelor DSP-ului integrat pentru a ajusta circuitul ADEP.3 controlat de microcontroler, de exemplu, la cerințele viitoare ale sistemului de diagnosticare a radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorii flash, ACO oferă 10 locații de memorie pentru configurații de sunet în loc de cele două obișnuite.
Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto este echipată cu funcții suplimentare de monitorizare, astfel încât mesajele de defecțiune și pierderea anumitor funcții (de exemplu, funcția fader) apar destul de des dacă se conectează un amplificator – dar nu și cu M SIX DSP.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, a 3-a generație) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.
Mod de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Acesta permite reducerea semnificativă a consumului de energie al amplificatoarelor conectate la HELIX M SIX DSP odată ce nu există semnal de intrare timp de mai mult de 60 de secunde. Vă rugăm să rețineți că în multe mașini moderne cu „CAN” sau orice alte structuri interne de magistrală, se poate întâmpla ca radioul să rămână „invizibil” pornit timp de până la 45 de minute, chiar și după blocarea și părăsirea mașinii! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la distanță și, prin urmare, amplificatoarele conectate vor fi oprite.
DSP-ul M SIX va reactiva ieșirea de la distanță în decurs de o secundă dacă se aplică un semnal muzical. Este posibil fie să modificați timpul de oprire de 60 de secunde, fie să dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.
Capacitate pornire-oprire
Sursa de alimentare în comutare a DSP-ului HELIX M SIX asigură o tensiune de alimentare internă constantă, chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.
Caracteristici DSP
TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare per canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, MTK1-ul nostru) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ utilizează setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și reglarea câștigului. Și, deoarece operațiile aritmetice extrem de complexe necesare pentru aceasta rulează în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.
RealCenter
Funcția „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale prezente atât în canalul frontal stâng, cât și în cel drept, pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care sunt însumate doar canalele, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului stâng și drept.
Sună complicat, dar acest efect este uimitor: Aceasta înseamnă că, dacă doar canalul stâng sau drept furnizează un semnal audio, canalul central nu va reproduce un semnal. În cazul algoritmilor obișnuiți, nivelul volumului canalului central este redus doar cu 6 dB (= jumătate din nivelul volumului). „RealCenter” de la Audiotec Fischer permite o scenă sonoră unică, extinsă, atât pentru șofer, cât și pentru copilot, în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică și intruzivă, sunt de domeniul trecutului.
Procesare Augmentată a Basului
Tehnologia proprie Audiotec Fischer „Augmented Bass Processing”, constând din cele două funcții revoluționare de sunet „Dynamic Bass Enhancement” și „SubXpander”, a fost special dezvoltată pentru a îmbunătăți dramatic reproducerea basului subwooferelor.
„Dynamic Bass Enhancement” combină ingenios basul profund maxim și cea mai mare presiune sonoră – indiferent de stilul muzical sau de controalele de ton din unitatea principală. În funcție de semnalul de intrare, „Dynamic Bass Enhancement” câștigă intervalul de frecvențe mai scăzute și variază frecvența de tăiere a filtrului subsonic. Rezultatul este un răspuns al basului semnificativ mai puternic și mai profund la niveluri de volum scăzute și medii, fără riscul de a supraîncărca subwooferul nici mecanic, nici electric la niveluri de volum ridicate. Este pur și simplu fascinant ce performanță a basului este posibilă dintr-o dată.
Dacă doriți o reproducere a basului și mai joasă și mai „întunecată”, „SubXpander” poate fi activat suplimentar. Prin urmare, tonurile subarmonice sunt adăugate tonurilor fundamentale în intervalul de frecvențe cuprins între 50 și 100 Hz.
Date tehnice
Putere RMS ≤ 1% THD+N
– la 4 ohmi 6 x 100 wați
– la 2 ohmi 6 x 100 wați
– la 1 ohm –
– legat prin punte la 4 ohmi 3 x 200 wați
– legat prin punte la 2 ohmi –
Max. Putere de ieșire pe canal* Până la 130 wați RMS la 4 / 2 ohmi
Tehnologie amplificator Clasa D

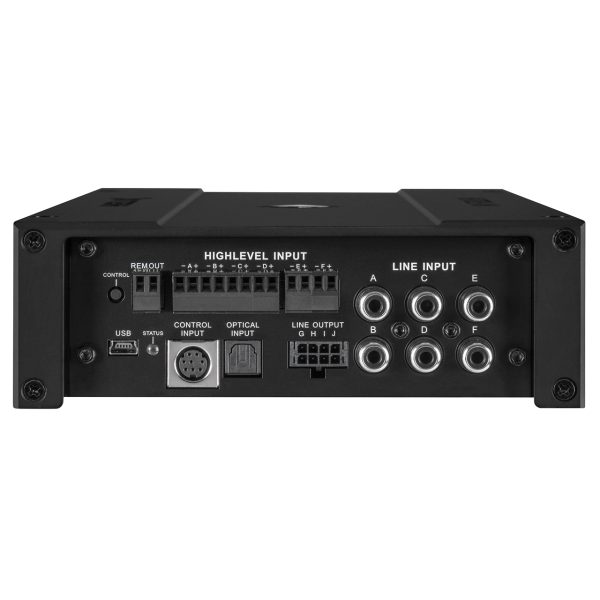

Intrări 6 x RCA / Cinch
6 x Intrare difuzor de nivel înalt
1 x SPDIF optic (12 – 96 kHz)
1 x Intrare de la distanță
Sensibilitate intrare RCA / Cinch 1 – 4 volți
Nivel înalt 5 – 20 volți
Impedanță intrare RCA / Cinch 22 kOhmi
Impedanță intrare nivel înalt 9 – 33 ohmi sau 20 kOhmi

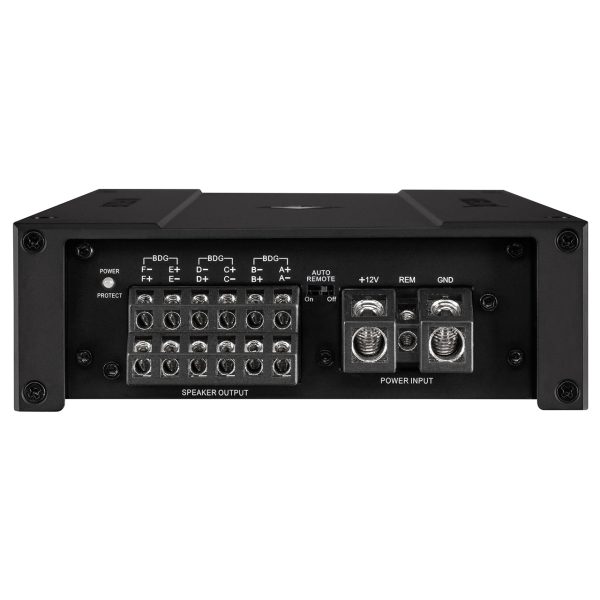

Ieșiri 6 x Ieșire difuzor
4 x RCA / Cinch
2 x Ieșire de la distanță
Tensiune de ieșire RCA / Cinch 6 volți
Răspuns în frecvență 20 Hz – 22.000 Hz
Rezoluție DSP 64 biți
Putere DSP 295 MHz (1,2 miliarde de operații MAC/secundă)
Rată de eșantionare 48 kHz
Tip DSP Procesor de semnal audio
Raport semnal-zgomot intrare digitală Ieșire difuzor / linie 105 / 108 dB (ponderat A)
Raport semnal-zgomot intrare analogică 102 / 105 dB Ieșire difuzor / linie (ponderat A)
Distorsiune (THD) < 0,03 / 0,005 % Ieșire difuzor / linie
Factor de amortizare 100
Tensiune de funcționare 10,5 – 16 volți (max. 5 sec. până la 6 volți)
Curent în repaus 1950 mA
Curent maxim de ieșire de la distanță 500 mA
Interval de temperatură de funcționare -40 °C până la +70 °C
Siguranță 2 x 35 A Maxi-fuse (APX)
Putere nominală CC 12 V ⎓ max. 80 A
Caracteristici suplimentare Circuit ADEP.3, Comutator automat de la distanță, Coprocesor pe 32 de biți, Intrare de control
Dimensiuni (Î x L x A) 50 x 320 x 154 mm /
2,00 x 12,60 x 6,06”
* În aplicații multicanal tipice (sistem cu 2 / 3 căi + spate + subwoofer)
Conținutul livrării
1 x Amplificator HELIX M SIX DSP
1 x Cablu ieșire linie – RCA / Cinch
1 x Cablu USB
1 x Material de montare
1 x Manual de instrucțiuni
