MATCH UP 10DSP
Upgrade-ul premium al sunetului pentru sistemele multicanal din fabrică
Noul UP 10DSP este o soluție reală atunci când vine vorba de modernizarea sistemelor audio premium din vehiculele actuale. Chiar dacă tot mai multe vehicule sunt echipate din fabrică cu sisteme audio multicanal complexe, calitatea sunetului nu satisface întotdeauna așteptările.
În multe cazuri, o înlocuire nu mai este posibilă, astfel încât doar un amplificator cu un număr mare de intrări de nivel înalt și tehnologie sofisticată poate fi luat în considerare pentru modernizarea sistemului. Și aici noul UP 10DSP oferă soluția perfectă.
Conectivitate maximă

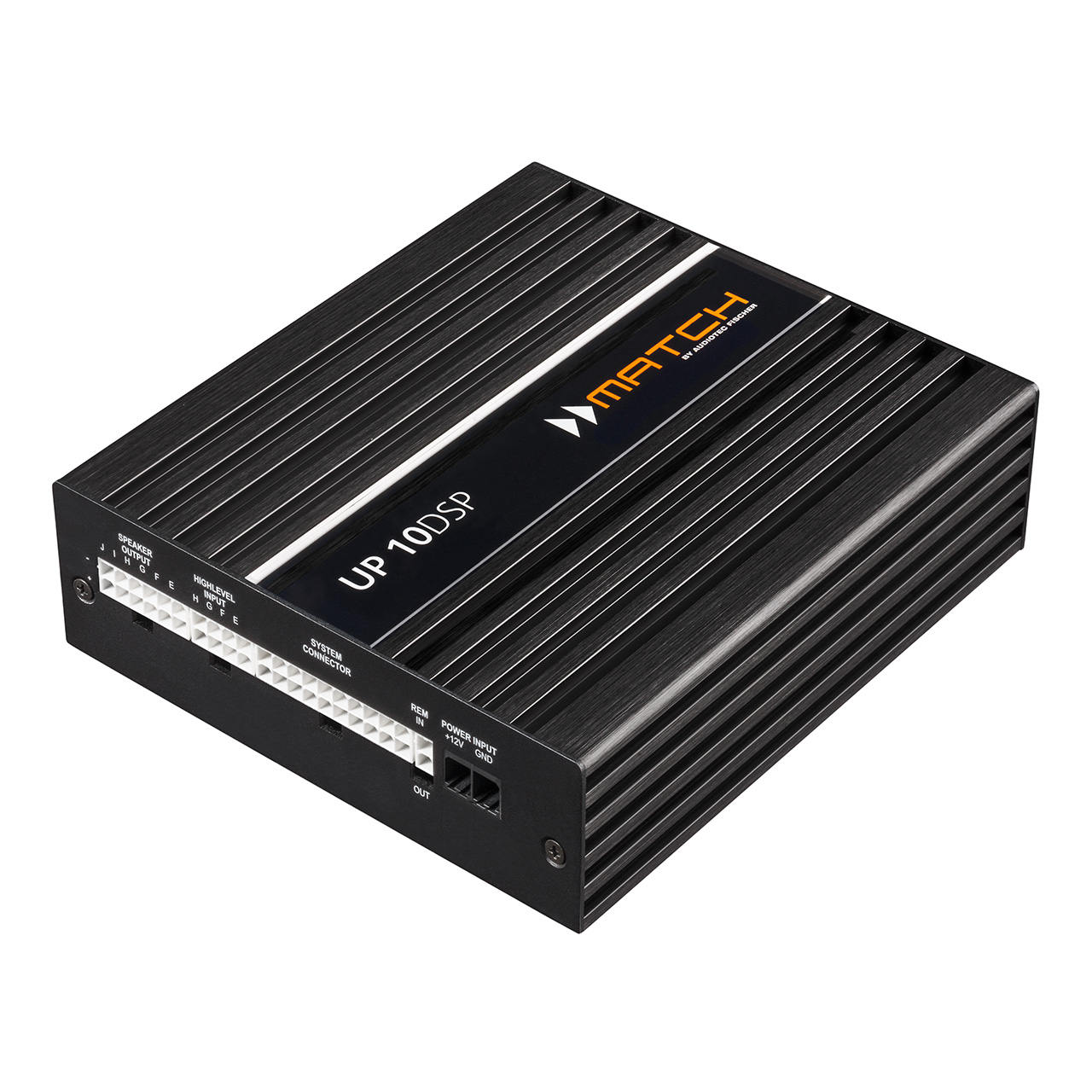

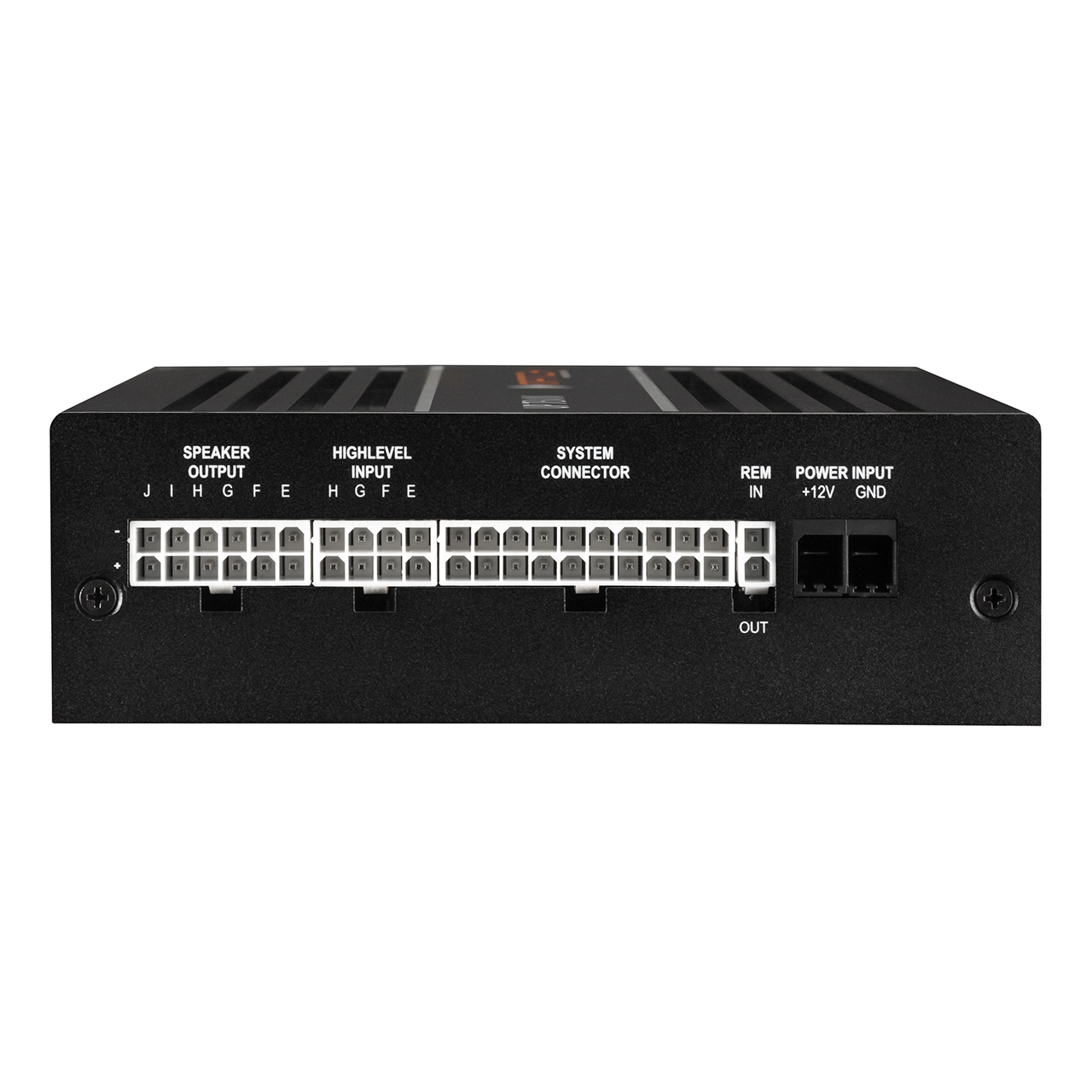

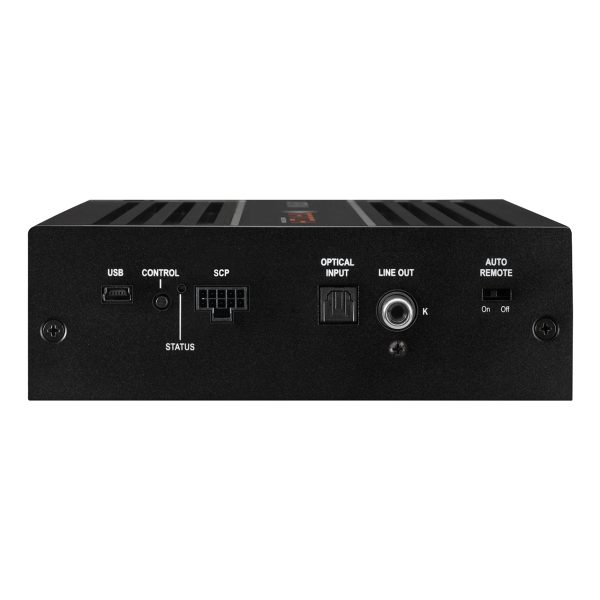

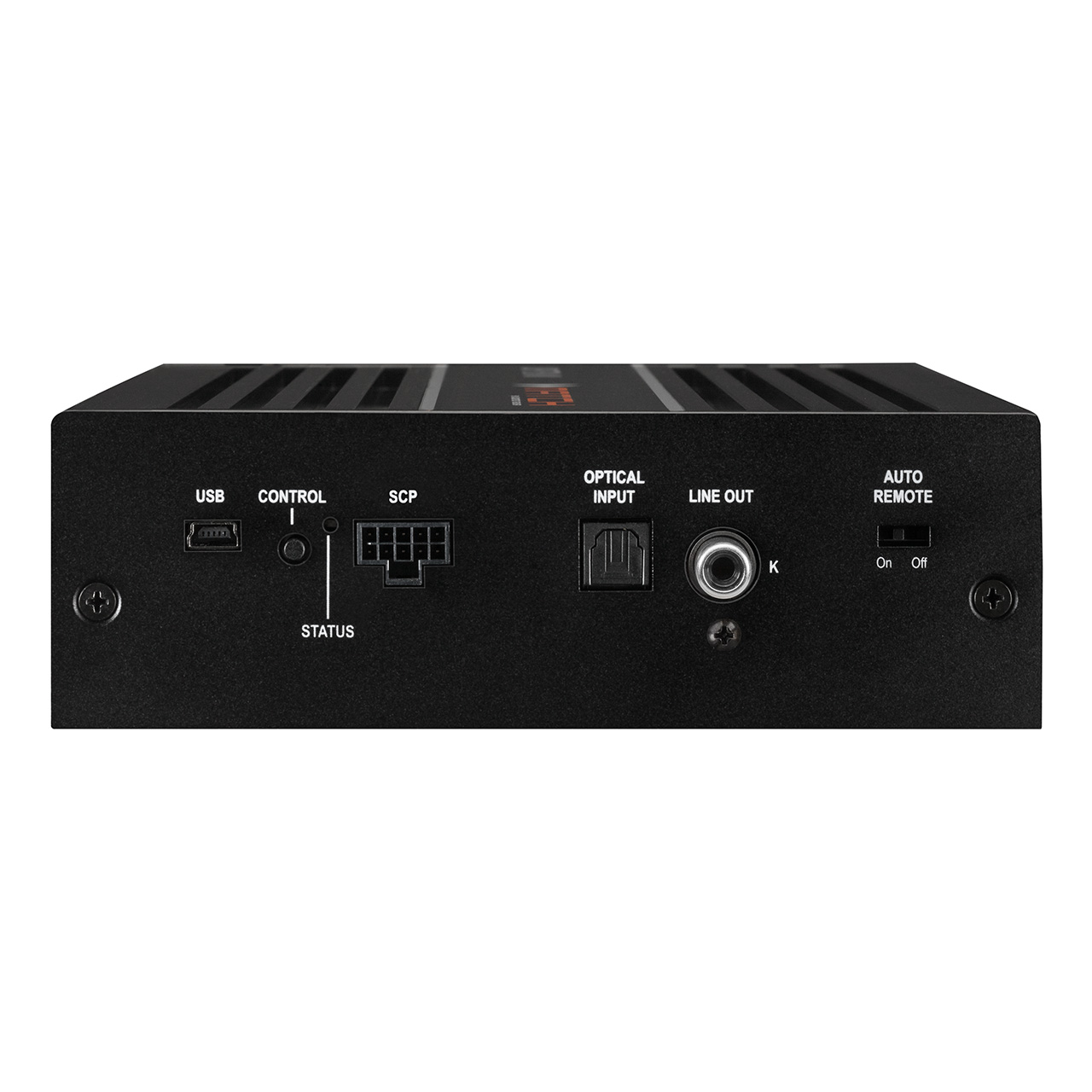

Pentru o adaptare optimă la sistemele audio multicanal existente, UP 10DSP este echipat cu nu mai puțin de 8 intrări de nivel înalt (două intrări de putere mare cu până la 32 de volți), o intrare digitală optică, un slot pentru card de extensie MATCH, 10 ieșiri de amplificator și un total de 11 canale DSP procesate.
În plus, tehnologiile inteligente, cum ar fi circuitul proprietar ADEP.3 și platforma ACO pe 32 de biți, asigură o funcționare sigură.
Procesarea Canalelor Virtuale – așa funcționează rutarea semnalului astăzi
Adaptarea la sistemele de sunet OE moderne prin intermediul unui număr tot mai mare de intrări are un impact semnificativ asupra complexității rutării semnalului în interiorul amplificatorului. Mai ales atunci când mai multe semnale de intrare sunt mixate și apoi împărțite din nou în sisteme multi-căi, conceptele convenționale de rutare își ating rapid limitele, atât în ceea ce privește implementarea, cât și utilizabilitatea.
Noua „Procesare a Canalelor Virtuale” multi-etapă de la Audiotec Fischer, împreună cu software-ul DSP PC-Tool, ușor de utilizat și recunoscut, facilitează realizarea chiar și a configurațiilor de sistem extrem de complexe. În plus, permite atribuirea liberă a funcțiilor noastre proprietare de sunet FX, cum ar fi „RealCenter” sau „Augmented Bass Processing”. Dar UP 10DSP, datorită numărului său enorm de canale în combinație cu modulul opțional MEC ANALOG IN, este, de asemenea, un exemplu excelent pentru aplicațiile în care rutarea 1 la 1 (IOR) are sens.
Viteza este totul – datorită ACO
Un număr atât de mare de canale necesită hardware ultra-rapid – platforma ACO pe 32 de biți proprietară a Audiotec Fischer se ocupă de toate sarcinile de control și asigură creșterea decisivă a vitezei, în special pentru comunicarea de date cu software-ul nostru DSP PC-Tool, dar și pentru comutarea extrem de rapidă între până la zece configurații de sunet. Dar ACO oferă mult mai mult – sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau RealCenter, precum și un egalizator de intrare separat pe canale, inclusiv Input Signal Analyzer (ISA) pentru analiza și compensarea ușoară a semnalelor de intrare ale radiourilor OE.
Putere maximă într-un format compact
În ciuda puterii sale de ieșire uriașe de 8 x 65 wați la 4 ohmi și 2 x 90 / 160 wați la 4 / 2 ohmi la ieșirile Sub, precum și a setului enorm de funcții, UP 10DSP vine într-un design extrem de compact, astfel încât instalarea este posibilă chiar și în spații restrânse.
Caracteristici
Amplificator ultra-eficient cu 10 canale, cu ieșire de linie pe 1 canal și DSP pe 11 canale
Perfect pentru modernizarea sistemelor audio multicanal din fabrică
Cablaje opționale pentru integrare ușoară în sistemele audio multicanal existente din fabrică
DSP audio extrem de puternic pe 64 de biți cu punct fix
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții de sistem și DSP, cum ar fi:
ISA (Input Signal Analyzer) și InputEQ pentru analiza și compensarea ușoară a semnalelor de intrare
Efecte sonore SFX – Augmented Bass Processing, StageXpander, RealCenter & Co.
Intrare de nivel înalt pe 8 canale de mare putere cu circuit ADEP.3 – două canale cu sensibilitate de intrare de până la 32 V RMS
IOR 1:1 (Input-to-Output Routing) în combinație cu modulul opțional MEC ANALOG IN – același număr de intrări și ieșiri de amplificator de nivel înalt
VCP (Virtual Channel Processing) permite o configurare și mai flexibilă pentru sisteme audio extrem de complexe
Slot pentru card de extensie MATCH (MEC) pentru module suplimentare de intrare/ieșire, cum ar fi Bluetooth® Streaming audio, streaming audio de înaltă rezoluție prin USB etc.
Intrare optică în format SPDIF cu rată de eșantionare între 12 și 96 kHz
Ieșire RCA mono pentru conectarea unui amplificator extern, de exemplu, amplificator subwoofer
SCP (Smart Control Port) pentru accesorii opționale precum DIRECTOR, CONDUCTOR & Co.
Comutator automat de la distanță
Capacitate de pornire-oprire până la 6 volți tensiune de alimentare
Design compact cu disipare redusă a căldurii datorită eficienței extraordinare
Caracteristici speciale
Tehnologie Class GD
Conceptul proprietar Class GD de la Audiotec Fischer duce eficiența amplificatoarelor convenționale de clasă D la nivelul următor. Prin variația tensiunii de alimentare interne în mai multe etape, în funcție de semnalele de intrare ale amplificatorului, pierderile în mers în gol sunt reduse semnificativ, iar eficiența generală este aproape de maxim în orice moment. Astfel, disiparea căldurii este aproape neglijabilă, permițând astfel cele mai mici radiatoare și cei mai compacti factori de formă.
ACO – Coprocesor Avansat pe 32 de Biți
Amplificatorul MATCH UP10DSP încorporează un coprocesor de 32 de biți extraordinar de puternic, de ultimă generație, pentru toate sarcinile de monitorizare și comunicare, atât intern, cât și extern. Spre deosebire de generația anterioară pe 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurărilor și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este bootloader-ul integrat, nativ, al coprocesorului. Acesta permite actualizări software ale tuturor componentelor DSP pentru a ajusta circuitul ADEP.3 controlat de microcontroler, de exemplu, la modificări/modificări viitoare ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorii flash, ACO oferă 10 locații de memorie pentru configurațiile de sunet în loc de cele două obișnuite.
Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto este echipată cu funcții suplimentare de monitorizare, astfel încât mesajele de defecțiune și pierderea unor funcții specifice (de exemplu, funcția fader) apar destul de des dacă se conectează un amplificator obișnuit – dar nu și cu UP10DSP.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, a 3-a generație) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.
Capacitate Start-Stop
Sursa de alimentare comutată a MATCH UP10DSP asigură o tensiune de alimentare internă constantă, chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului. Dacă tensiunea de alimentare scade sub 10,5 volți timp de mai mult de cinci secunde, amplificatorul intră în „Modul de protecție” (LED-ul de stare se aprinde în roșu) pentru a evita orice descărcare ulterioară a bateriei mașinii.
Detectare automată a semnalului digital
UP10DSP permite comutarea controlată prin semnal între intrările analogice și intrarea digitală. De îndată ce este detectat un semnal de intrare pe intrarea optică, amplificatorul comută automat la această intrare. Această funcție poate fi dezactivată în software-ul DSP PC-Tool. Alternativ, puteți utiliza o telecomandă opțională pentru comutarea manuală între intrările analogice și digitale.
Mod de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Acesta permite reducerea semnificativă a consumului de energie al UP10DSP și al amplificatoarelor potențial conectate odată ce nu există semnal de intrare prezent timp de mai mult de 60 de secunde. Rețineți că în multe mașini moderne cu „CAN” sau orice alte structuri interne de magistrală, se poate întâmpla ca radioul să rămână „invizibil” pornit timp de până la 45 de minute, chiar și după blocarea și părăsirea mașinii! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la telecomandă și, prin urmare, amplificatoarele conectate vor fi oprite. MATCH UP10DSP va reactiva ieșirea de la telecomandă în decurs de o secundă dacă se aplică un semnal muzical. Este posibil fie să modificați timpul de oprire de 60 de secunde, fie să dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.
Notă: „Marca verbală și siglele Bluetooth® sunt mărci comerciale înregistrate deținute de Bluetooth SIG, Inc., iar orice utilizare a acestor mărci de către Audiotec Fischer GmbH se face sub licență. Alte mărci comerciale și denumiri comerciale aparțin proprietarilor respectivi.”
Caracteristici DSP
TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare per canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, MTK1) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ utilizează setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și reglarea amplificării. Și, deoarece operațiile aritmetice extrem de complexe necesare pentru aceasta se execută în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.
RealCenter
Funcția „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale prezente atât în canalul frontal stâng, cât și în cel drept, pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care doar canalele sunt însumate, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului stâng și drept.
Sună complicat, dar acest efect este uimitor: Aceasta înseamnă că, dacă doar canalul stâng sau drept furnizează un semnal audio, canalul central nu va reproduce niciun semnal. În cazul algoritmilor obișnuiți, nivelul volumului canalului central este redus doar cu 6 dB (= jumătate din nivelul volumului). „RealCenter” de la Audiotec Fischer permite o scenă sonoră unică, extinsă, atât pentru șofer, cât și pentru copilot, în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică și intruzivă, sunt de domeniul trecutului.
Procesare Augmentată a Basului
Tehnologia proprie Audiotec Fischer „Augmented Bass Processing”, constând din cele două funcții revoluționare de sunet „Dynamic Bass Enhancement” și „SubXpander”, a fost special dezvoltată pentru a îmbunătăți dramatic reproducerea basului subwooferelor.
„Dynamic Bass Enhancement” combină ingenios basul profund maxim și cea mai mare presiune sonoră – indiferent de stilul muzical sau de controalele de ton din unitatea principală. În funcție de semnalul de intrare, „Dynamic Bass Enhancement” câștigă intervalul de frecvențe mai scăzute și variază frecvența de tăiere a filtrului subsonic. Rezultatul este un răspuns al basului semnificativ mai puternic și mai profund la niveluri de volum scăzute și medii, fără riscul de a supraîncărca subwooferul nici mecanic, nici electric la niveluri de volum ridicate. Este pur și simplu fascinant ce performanță a basului este posibilă dintr-o dată.
Dacă doriți o reproducere a basului și mai joasă și mai „întunecată”, „SubXpander” poate fi activat suplimentar. Prin urmare, tonurile subarmonice sunt adăugate tonurilor fundamentale în intervalul de frecvențe cuprins între 50 și 100 Hz.
Date tehnice
UP 10DSP
Putere de ieșire RMS
– la 4 Ohmi Canale A – H: 8 x 65 wați (min. 3 Ohmi)
– la 2 Ohmi –
– la 1 Ohm –
– conectat prin punte la 4 Ohmi –
– conectat prin punte la 2 Ohmi –
– Ieșire subwoofer la 4 Ohmi Canale I – J: 2 x 90 wați
– Ieșire subwoofer la 2 Ohmi Canale I – J: 2 x 160 wați
Tehnologie amplificator Clasa GD
Intrări 8 x Intrare difuzor de nivel înalt
1 x SPDIF optic (12 – 96 kHz)
1 x Intrare telecomandă
Sensibilitate intrare Canale A – F: 4 – 16 volți
Canale G – H: 4 – 16 sau 8 – 32 volți
Impedanță intrare RCA / Cinch –
Impedanță intrare nivel înalt 9 – 33 Ohmi cu ADEP.3
Ieșiri 10 x Ieșire difuzor
1 x RCA / Cinch
1 x Ieșire telecomandă
Tensiune de ieșire RCA / Cinch 3 Volți
Răspuns în frecvență 10 Hz – 22.000 Hz
Rezoluție DSP 64 Biți
Putere DSP 295 MHz (1,2 miliarde de operații MAC/secundă)
Rată de eșantionare 48 kHz
Tip DSP Procesor de semnal audio
Convertoare de semnal A/D: BurrBrown
D/A: BurrBrown
Raport semnal-zgomot intrare digitală 105 dB (ponderat A)
Raport semnal-zgomot intrare analogică 103 dB (ponderat A)
Distorsiune (THD) < 0,03 %
Factor de amortizare > 100
Tensiune de funcționare 10,5 – 18 Volți (max. 5 sec. până la 6 Volți)
Putere nominală DC 12 V ⎓ 60 A max.
Curent în gol 500 mA
Curent maxim de ieșire de la distanță 500 mA
Interval de temperatură de funcționare -40 °C până la +70 °C
Siguranță 2 x 25 A LP-Mini-siguranță (APS)
Caracteristici suplimentare Tehnologie clasa GD cu sursă de alimentare controlată dinamic, coprocesor pe 32 de biți, circuit ADEP.3, capacitate Start-Stop, port Smart Control, USB, slot MEC, comutator automat de la distanță, ieșire linie izolată galvanic
Dimensiuni (Î x L x A) 46 x 145 x 163 mm /
1,81 x 5,71 x 6,42″
Conținut de livrare
1 x amplificator MATCH UPGRADE UP 10DSP
4 x cablu de conectare
1 x adaptor intrare de control la SCP
1 x plăci de montare și materiale
1 x conector de intrare alimentare
1 x cablu USB
1 x manual de instrucțiuni
